Labyrinth -Dichtungen sind eine Art von nicht in verschiedenen Industrieanwendungen weit verbreiteten Versiegelung. Ihr Design beruht auf einer Reihe von gewundenen Wegen, die das Leck von Flüssigkeiten behindern, sei es Gas oder Flüssigkeit. Während ihre Leistung in trockenen Umgebungen gut ist - ist es entscheidend zu verstehen, wie sie in nassen Umgebungen abschneiden, insbesondere für Branchen wie Marine, Wasserkraft und chemische Verarbeitung. Als Lieferant von Labyrinth Seals verfügen wir über umfangreiche Erfahrung und Kenntnisse in diesem Bereich, und wir sind hier, um Einblicke in die Leistung von Labyrinthsiegeln unter nassen Bedingungen zu teilen.
1. Arbeitsprinzip der Labyrinth -Siegel
Bevor Sie sich in feuchten Umgebungen mit ihrer Leistung befassen, ist es wichtig, das grundlegende Arbeitsprinzip von Labyrinthsiegeln zu verstehen. Eine Labyrinthsiegel besteht aus einer Reihe von Zähnen oder Rillen an einer rotierenden oder stationären Komponente. Wenn eine Flüssigkeit versucht, durch die Dichtung zu gehen, muss sie durch diese schmalen und kurvenreichen Passagen navigieren. Wenn sich die Flüssigkeit durch das Labyrinth bewegt, wird seine kinetische Energie durch mehrere Expansions- und Kontraktionsprozesse abgeleitet. Dieser Energieverlust reduziert das Druckdifferenz über die Dichtung und minimiert damit die Leckquote.
Unter trockenen Bedingungen ist die Flüssigkeit typischerweise ein Gas, und das Hauptziel ist es, Gasleckage zu verhindern. In feuchten Umgebungen kann die Flüssigkeit jedoch eine Flüssigkeit, eine Mischung aus Flüssigkeit und Gas oder sogar ein korrosives Medium sein. Diese Änderung der Art der Flüssigkeit bietet einzigartige Herausforderungen und Möglichkeiten für Labyrinthsiegel.
2. Leistung in nassen Umgebungen
2.1 Lecksteuerung
In feuchten Umgebungen ist das Hauptanliegen häufig das Leck von Flüssigkeiten. Labyrinth -Dichtungen können flüssige Leckagen durch das gleiche Energiemittelprinzip effektiv steuern. Wenn eine Flüssigkeit in das Labyrinth eintritt, erfährt sie plötzliche Änderungen der Geschwindigkeit und Richtung, wenn sie sich durch die Zähne und Rillen bewegt. Diese Änderungen verursachen die Energie, und infolgedessen wird die Leckquote verringert.
Die Viskosität der Flüssigkeit spielt jedoch eine bedeutende Rolle. Höhere Flüssigkeiten - Flüssigkeiten sind fließender und sind leichter durch das Labyrinthsiegel. Beispielsweise kann die Labyrinthdichtung in Anwendungen, in denen Öl die Dichtflüssigkeit ist, eine relativ niedrige Leckagerate erzielen. Andererseits kann niedrige Viskositätsflüssigkeiten wie Wasser schwieriger zu versiegeln sein. Die reibungslosen Flusseigenschaften von Wasser erleichtern es, dass es das Labyrinth durchläuft und möglicherweise zu höheren Leckagen führt.

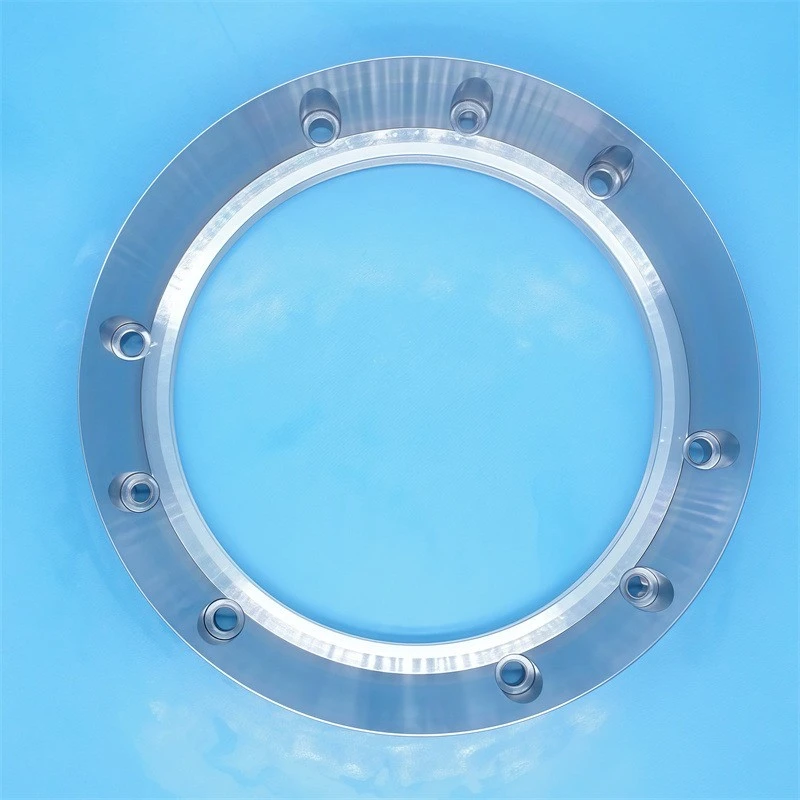

Um dieses Problem anzugehen, bieten wir eine Reihe von Labyrinthdichtungen mit optimierten Konstruktionen für verschiedene flüssige Viskositäten an. UnserΦ300 Babbitt - ausgekleidetes Siegelist speziell für die hohe Flüssigkeiten mit hohem Durchfluss und hohe Viskosität ausgelegt. Die Babbitt -Auskleidung bietet eine glatte Oberfläche, die Reibung und Verschleiß reduziert, während das Labyrinthdesign eine wirksame Energieabteilung gewährleistet.
2.2 Korrosionsbeständigkeit
Nassumgebungen setzen häufig korrosive Substanzen Labyrinth -Dichtungen aus. Korrosion kann die Dichtungskomponenten beschädigen und zu einer erhöhten Leckage und einer verringerten Lebensdauer führen. Die Wahl der Materialien ist entscheidend, um den Korrosionsbeständigkeit von Labyrinthsiegeln zu gewährleisten.
Wir verwenden hochwertige Materialien wie Edelstahl, Bronze und spezielle Legierungen in unseren Labyrinth -Dichtungen. Diese Materialien haben hervorragende Eigenschaften der Korrosionsbeständigkeit und können den harten Bedingungen nasser Umgebungen standhalten. In Meeresanwendungen, bei denen die Dichtungen Salzwasser ausgesetzt sind, sorgen beispielsweise in den Stahllabyrinth -Dichtungen mit langfristiger Haltbarkeit und zuverlässiger Leistung.
UnserΦ150 Babbitt - ausgekleidetes Siegelist aus Korrosion hergestellt - resistente Materialien und eignet sich für Anwendungen, bei denen die Versiegelungsflüssigkeit korrosive Elemente enthält. Die Babbitt -Auskleidung bietet nicht nur eine geringe Reibungsfläche, sondern wirkt auch als Barriere gegen Korrosion.
2.3 Erosion und Kavitation
In feuchten Umgebungen können Labyrinth -Dichtungen auch Erosion und Kavitation ausgesetzt sein. Erosion tritt auf, wenn feste Partikel in der Flüssigkeit die Dichtungsfläche beeinflussen und die Materialentfernung verursachen. Kavitation hingegen ist die Bildung und der Zusammenbruch von Dampfblasen in der Flüssigkeit. Der Zusammenbruch dieser Blasen kann hohe Druckschockwellen erzeugen, die die Dichtungsoberfläche beschädigen.
Um die Auswirkungen von Erosion und Kavitation zu mildern, entwerfen wir unsere Labyrinthdichtungen mit Merkmalen, die den Einfluss von festen Partikeln verringern und die Bildung von Dampfblasen verhindern. Zum Beispiel können wir zusätzliche Filtrationselemente einbeziehen oder spezielle Oberflächenbehandlungen verwenden, um die Dichtungsoberfläche zu härten. UnserΦ80 Babbitt - ausgekleidetes Siegelist mit Anti -Erosions- und Anti -Kavitations -Merkmalen entwickelt, wodurch sie für Anwendungen geeignet ist, bei denen die Flüssigkeit feste Partikel enthält oder einem hohen Geschwindigkeitsfluss ausgesetzt ist.
3. Anwendungen in verschiedenen Branchen
3.1 Meeresindustrie
In der Meeresindustrie werden Labyrinth -Dichtungen in verschiedenen Anwendungen wie Schiffsmotoren, Propellerwellen und Meerwasserpumpen verwendet. Die Dichtungen müssen den harten Bedingungen der marinen Umwelt standhalten, einschließlich Salzwasserkorrosion, hohem Meerwasser und dem Vorhandensein fester Partikel.
Unsere Labyrinthsiegel sind so konzipiert, dass sie die spezifischen Anforderungen der Meeresindustrie erfüllen. Sie bieten eine zuverlässige Versiegelungsleistung und verhindern, dass Meerwasserleckage in den Motor oder andere kritische Komponenten verhindern. Die Korrosion - resistente Materialien und Anti -Erosionsmerkmale sorgen für eine lange Lebensdauer und senken die Wartungskosten und Ausfallzeiten.
3.2 Wasserkraftindustrie
In Wasserkraftwerken werden Labyrinthdichtungen verwendet, um die Turbinenwellen zu versiegeln und Wasserleckage zu verhindern. Die Dichtungen müssen unter hohem Druck und hohen Durchflussbedingungen arbeiten. Unsere Labyrinth -Dichtungen sind für diese anspruchsvollen Bedingungen ausgelegt, die eine effektive Leckageregelung bieten und den effizienten Betrieb der Turbinen sicherstellen.
3.3 Chemische Verarbeitungsindustrie
In der chemischen Verarbeitungsindustrie werden Labyrinthsiegel verwendet, um Pumpen, Reaktoren und andere Geräte zu versiegeln, die korrosive und gefährliche Flüssigkeiten verarbeiten. Die Dichtungen müssen gegen chemische Angriffe resistent sein und eine zuverlässige Versiegelungsleistung liefern. Unsere Labyrinth -Dichtungen aus Korrosion - resistente Materialien sind für diese Anwendungen geeignet, um die Sicherheit und Effizienz der chemischen Verarbeitungsvorgänge zu gewährleisten.
4. Kontaktieren Sie uns zur Beschaffung
Wenn Sie Labyrinth -Dichtungen für Ihre nassen Umgebungsanwendungen benötigen, sind wir hier, um zu helfen. Unser Expertenteam kann Ihnen maßgeschneiderte Lösungen basierend auf Ihren spezifischen Anforderungen zur Verfügung stellen. Wir bieten eine breite Palette von Labyrinthsiegeln, einschließlich derΦ300 Babbitt - ausgekleidetes SiegelAnwesendΦ150 Babbitt - ausgekleidetes Siegel, UndΦ80 Babbitt - ausgekleidetes Siegel. Egal, ob Sie im Meeres-, Wasserkraft- oder chemischen Verarbeitungsindustrie sind, wir haben das richtige Siegel für Ihre Bedürfnisse.
Kontaktieren Sie uns noch heute, um Ihre Beschaffungsanforderungen zu besprechen. Unser erfahrenes Verkaufsteam hilft Ihnen gerne bei der Auswahl der am besten geeigneten Labyrinthsiegel für Ihre Bewerbung und bietet Ihnen ein wettbewerbsfähiges Angebot.
Referenzen
- Incropera, FP & DeWitt, DP (2002). Grundlagen von Wärme und Massenübertragung. John Wiley & Sons.
- Shigley, JE & Mischke, CR (2003). Konstruktion Maschinenbau. McGraw - Hill.
- Daugherty, RL, Franzini, JB & Finnemore, EJ (1985). Flüssigkeitsmechanik mit technischen Anwendungen. McGraw - Hill.
