Hallo! Als Lieferant von Labyrinthdichtungen bekomme ich in letzter Zeit viele Fragen zu den Anforderungen an die Oberflächenbeschaffenheit dieser Dichtungen. Deshalb dachte ich, ich nehme mir einen Moment Zeit, um es für Sie aufzuschlüsseln.
Lassen Sie uns zunächst darüber sprechen, was Labyrinthdichtungen sind. Sie sind eine Art berührungslose Dichtung, die in einer Vielzahl von Anwendungen eingesetzt wird, von Turbinen und Kompressoren bis hin zu Pumpen. Ihre Hauptaufgabe besteht darin, das Austreten von Flüssigkeiten oder Gasen zu verhindern, indem sie einen gewundenen Weg schaffen, der den Durchgang des Mediums erschwert.
Warum ist die Oberflächenbeschaffenheit bei Labyrinthdichtungen so wichtig? Nun, die Oberflächenbeschaffenheit kann einen großen Einfluss auf die Leistung der Dichtung haben. Eine schlechte Oberflächenbeschaffenheit kann zu erhöhter Leckage, verringerter Effizienz und sogar vorzeitigem Verschleiß führen. Andererseits kann eine gute Oberflächenbeschaffenheit die Wirksamkeit der Dichtung verbessern, die Lebensdauer der Dichtung verlängern und die Gesamtleistung der Ausrüstung verbessern, in der sie verwendet wird.
Rauheit und Glätte
Einer der Schlüsselaspekte der Oberflächenbeschaffenheit ist die Rauheit. Die Rauheit der Dichtungsoberfläche wird üblicherweise in Ra (arithmetische mittlere Abweichung des Profils) gemessen. Für Labyrinthdichtungen wird oft ein relativ niedriger Ra-Wert gewünscht. Eine glattere Oberfläche verringert die Wahrscheinlichkeit, dass sich Flüssigkeit oder Gas in den mikroskopisch kleinen Spitzen und Tälern der Oberfläche verfängt, was wiederum Leckagen verringert.
Allerdings geht es nicht immer darum, möglichst reibungslos zu sein. In manchen Fällen kann eine etwas rauere Oberfläche tatsächlich von Vorteil sein. Beispielsweise kann bei Anwendungen, bei denen die Gefahr besteht, dass die Dichtung an anderen Bauteilen reibt, eine gewisse Rauheit dazu beitragen, Abrieb und Riefenbildung zu verhindern.
Oberflächenstruktur
Ein weiterer wichtiger Faktor ist die Oberflächenbeschaffenheit. Die Textur kann entweder isotrop (zufällig) oder anisotrop (gerichtet) sein. Eine isotrope Oberflächentextur kann eine gleichmäßigere Dichtungsleistung in alle Richtungen bieten, was sich hervorragend für Labyrinthdichtungen eignet, die in verschiedenen Ausrichtungen arbeiten müssen. Eine anisotrope Textur hingegen kann so gestaltet werden, dass sie den Flüssigkeits- oder Gasfluss auf eine bestimmte Weise lenkt, was bei bestimmten Anwendungen nützlich sein kann.
Härte und Verschleißfestigkeit
Auch die Härte der Dichtungsoberfläche spielt bei den Anforderungen an die Oberflächenbeschaffenheit eine Rolle. Eine härtere Oberfläche ist im Allgemeinen verschleißfester, was für Labyrinthdichtungen, die rotierenden Komponenten mit hoher Geschwindigkeit oder abrasiven Partikeln in der Flüssigkeit oder dem Gas ausgesetzt sind, von entscheidender Bedeutung ist. Wir verwenden häufig Materialien wie mit Babbitt ausgekleidete Dichtungen, um das richtige Gleichgewicht zwischen Härte und Oberflächenbeschaffenheit zu erreichen. Zum Beispiel unsereΦ80 Babbitt – gefüttertes SiegelUndΦ200 Babbitt – gefüttertes Siegelsind mit einer Babbitt-Auskleidung ausgestattet, die eine gute Verschleißfestigkeit und eine angemessene Oberflächenbeschaffenheit bietet.
Korrosionsbeständigkeit
Neben der Verschleißfestigkeit ist auch die Korrosionsbeständigkeit wichtig. Labyrinthdichtungen können verschiedenen korrosiven Substanzen ausgesetzt sein, beispielsweise Chemikalien in der Flüssigkeit oder dem Gas oder Feuchtigkeit in der Umgebung. Eine korrosionsbeständige Oberflächenbeschaffenheit trägt dazu bei, die Integrität der Dichtung über einen längeren Zeitraum aufrechtzuerhalten. Für unsere Dichtungen bieten wir spezielle Beschichtungen und Behandlungen an, um deren Korrosionsbeständigkeit zu erhöhen.
Spezifische Anwendungen und ihre Anforderungen
Werfen wir einen Blick auf einige spezifische Anwendungen und deren Anforderungen an die Oberflächenbeschaffenheit.
Turbinen

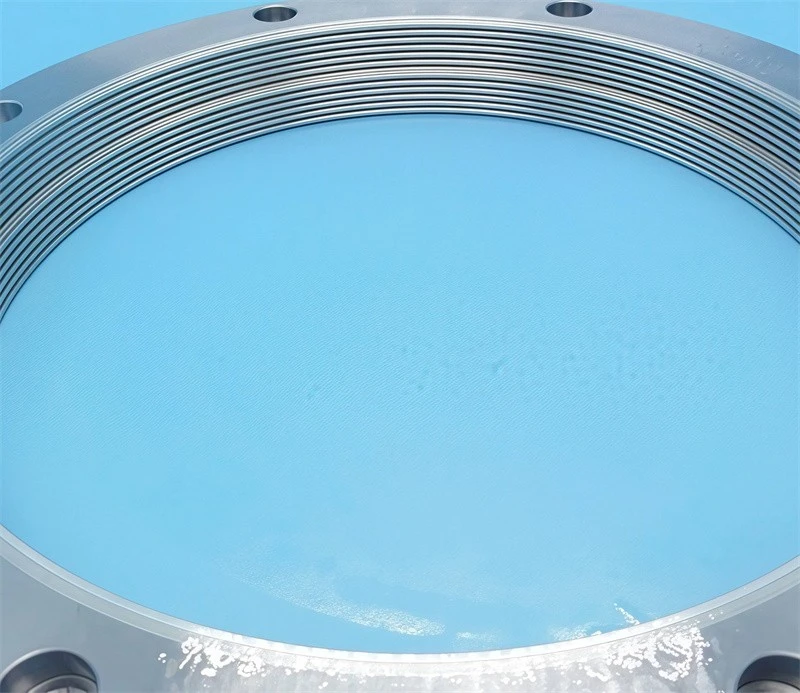

In Turbinen werden Labyrinthdichtungen eingesetzt, um das Austreten von Dampf oder Gas zu verhindern. Die Hochgeschwindigkeitsrotation und die Hochtemperaturumgebung in Turbinen erfordern eine sehr glatte und harte Oberflächenbeschaffenheit. Ein niedriger Ra-Wert, typischerweise im Bereich von 0,2 bis 0,8 Mikrometer, ist häufig erforderlich, um Leckagen zu minimieren und einen effizienten Betrieb sicherzustellen. UnserBabbitt – gefüttertes Stufensiegelist eine großartige Option für Turbinenanwendungen, da es die erforderliche Oberflächengüte und Verschleißfestigkeit bietet.
Kompressoren
Kompressoren verwenden außerdem Labyrinthdichtungen, um ein Austreten von Gas zu verhindern. Die Anforderungen an die Oberflächengüte von Kompressoren können je nach Art des zu verdichtenden Gases und den Betriebsbedingungen variieren. Beispielsweise ist bei Kompressoren, die abrasive Gase fördern, eine härtere und verschleißfestere Oberflächenbeschaffenheit erforderlich. Im Allgemeinen ist ein Ra-Wert von 0,4 – 1,6 Mikrometer für Kompressor-Labyrinthdichtungen üblich.
Pumps
Pumpen verwenden Labyrinthdichtungen, um das Austreten von Flüssigkeiten zu verhindern. Die Anforderungen an die Oberflächenbeschaffenheit von Pumpen werden von der Art der Flüssigkeit, ihrer Viskosität und dem Vorhandensein etwaiger Feststoffpartikel beeinflusst. Für saubere, niedrigviskose Flüssigkeiten ist eine relativ glatte Oberflächenbeschaffenheit ausreichend. Bei Flüssigkeiten mit abrasiven Partikeln ist jedoch eine verschleißfestere Oberflächenbeschaffenheit erforderlich.
Qualitätskontrolle
Als Lieferant von Labyrinthdichtungen nehmen wir die Anforderungen an die Oberflächenbeschaffenheit sehr ernst. Wir verfügen über einen strengen Qualitätskontrollprozess, um sicherzustellen, dass alle unsere Dichtungen den festgelegten Standards für die Oberflächenbeschaffenheit entsprechen. Unser Herstellungsprozess umfasst Präzisionsbearbeitung, Schleifen und Polieren, um die gewünschte Oberflächengüte zu erzielen. Darüber hinaus verwenden wir fortschrittliche Messtechniken wie die Profilometrie, um die Oberflächenrauheit und Textur unserer Dichtungen zu überprüfen.
Abschluss
Zusammenfassend lässt sich sagen, dass die Anforderungen an die Oberflächenbeschaffenheit von Labyrinthdichtungen komplex sind und von einer Vielzahl von Faktoren abhängen, darunter der Anwendung, den Betriebsbedingungen und der Art der abzudichtenden Flüssigkeit oder des Gases. Eine gute Oberflächenbeschaffenheit ist für die Leistung, Effizienz und Langlebigkeit von Labyrinthdichtungen von entscheidender Bedeutung.
Wenn Sie auf der Suche nach Labyrinthdichtungen sind und spezielle Anforderungen an die Oberflächenbeschaffenheit haben, zögern Sie nicht, sich an uns zu wenden. Wir sind hier, um Ihnen zu helfen, die perfekte Dichtung für Ihre Anwendung zu finden. Ob Turbine, Kompressor oder Pumpe – wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen. Lassen Sie uns ein Gespräch über Ihre Anforderungen an Labyrinthdichtungen beginnen und sehen, wie wir zusammenarbeiten können, um Ihnen die leistungsstärksten Dichtungen zu bieten.
Referenzen
- „Sealing Technology Handbook“ – Ein umfassender Leitfaden zu verschiedenen Dichtungstechnologien, einschließlich Labyrinthdichtungen.
- Industriestandards und Spezifikationen im Zusammenhang mit Labyrinthdichtungen, wie z. B. ASME- und ISO-Standards.
