Hallo! Als Lieferant von Kegelsteg-Drucklagern werde ich oft nach der Ausrichtungstoleranz dieser Lager gefragt. Deshalb dachte ich, ich schreibe diesen Blog, um einige Erkenntnisse zu diesem Thema zu teilen.

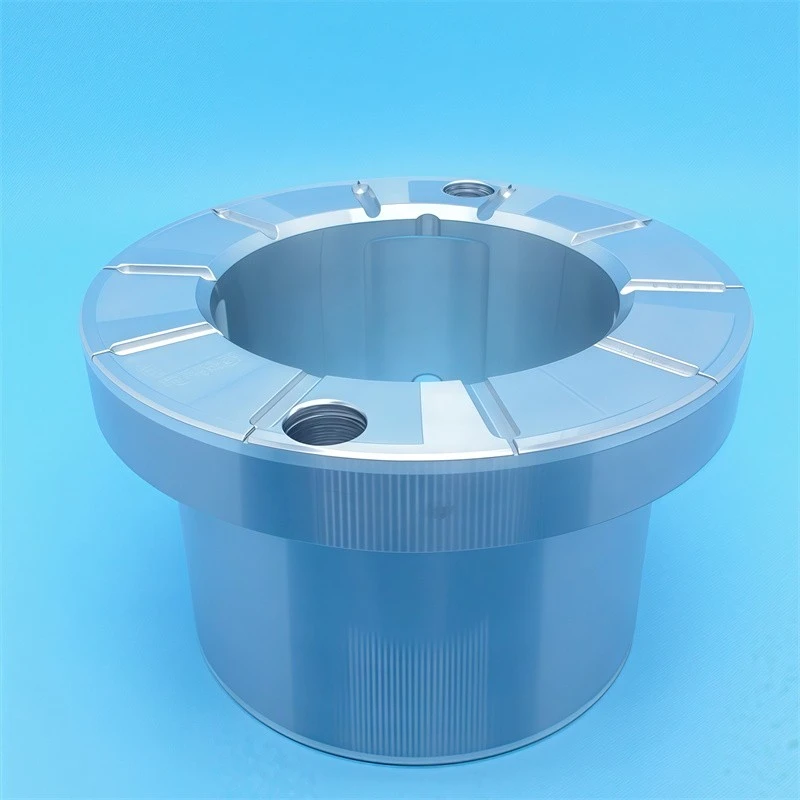

Lassen Sie uns zunächst schnell verstehen, was ein Taper-Steg-Drucklager ist. ADrucklager mit Kegelstegist eine Art Flüssigkeitsfilmlager, das für die Aufnahme axialer Belastungen ausgelegt ist. Es verfügt über ein einzigartiges Kegelsteg-Design, das dabei hilft, einen hydrodynamischen Schmierfilm zwischen den Lagerflächen zu erzeugen. Dieser Film reduziert Reibung und Verschleiß und ermöglicht einen reibungslosen und effizienten Betrieb des Lagers.
Nun zur Ausrichtungstoleranz. Die Ausrichtungstoleranz bezieht sich auf die zulässige Abweichung von der idealen Ausrichtung der Lagerkomponenten. Bei konischen Axiallagern ist die richtige Ausrichtung entscheidend für deren Leistung und Langlebigkeit.
Einer der Hauptfaktoren, die die Ausrichtungstoleranz beeinflussen, ist die Belastung. Wenn ein Taper-Steg-Drucklager einer hohen Belastung ausgesetzt ist, kann selbst eine kleine Fehlausrichtung zu einer ungleichmäßigen Lastverteilung auf den Lagerflächen führen. Dies kann zu erhöhtem Verschleiß, höherer Reibung und möglicherweise sogar zum Ausfall des Lagers führen. Wenn beispielsweise die Welle leicht zum Lagergehäuse ausgerichtet ist, kann sich die Belastung auf eine Seite der Lagerblöcke konzentrieren. Mit der Zeit kann dies zu übermäßigem Verschleiß dieser Bremsbeläge führen und die Lebensdauer des Lagers verkürzen.
Die Geschwindigkeit der rotierenden Ausrüstung spielt auch eine Rolle bei der Bestimmung der Ausrichtungstoleranz. Bei hohen Drehzahlen reagieren die auf das Lager wirkenden hydrodynamischen Kräfte empfindlicher auf Fehlausrichtungen. Eine kleine Fehlausrichtung kann die Bildung des Schmierfilms stören und zu Metallkontakt und erhöhter Wärmeentwicklung führen. Dies kann nicht nur das Lager beschädigen, sondern auch die Leistung des gesamten Systems beeinträchtigen.
Ein weiterer zu berücksichtigender Aspekt ist die Temperatur. Temperaturänderungen können dazu führen, dass sich die Lagerkomponenten ausdehnen oder zusammenziehen. Wenn die Ausrichtungstoleranz nicht richtig eingestellt ist, können diese thermischen Ausdehnungen und Kontraktionen zu einer Fehlausrichtung führen. In einer Umgebung mit hohen Temperaturen könnte sich beispielsweise das Lagergehäuse stärker ausdehnen als die Welle, was zu einer Fehlausrichtung führen kann, die den Betrieb des Lagers beeinträchtigen kann.
Was ist also die typische Ausrichtungstoleranz für konische Axiallager? Nun, es kann je nach konkreter Anwendung und Konstruktion des Lagers variieren. Im Allgemeinen liegt die Ausrichtungstoleranz für den Winkelversatz der Welle in Bezug auf das Lagergehäuse bei den meisten industriellen Anwendungen im Bereich von einigen Bogenminuten. Der Parallelversatz kann in der Größenordnung von einigen Tausendstel Zoll liegen.
Dabei handelt es sich jedoch lediglich um grobe Schätzungen. Bei einigen kritischen Anwendungen, beispielsweise bei Hochgeschwindigkeitsturbinen oder Präzisionsmaschinen, können die Anforderungen an die Ausrichtungstoleranzen viel strenger sein. In diesen Fällen muss die Ausrichtung möglicherweise innerhalb eines Bruchteils einer Bogenminute und einiger Zehntausendstel Zoll liegen.
Um eine ordnungsgemäße Ausrichtung zu gewährleisten, ist es wichtig, die Richtlinien des Herstellers zu befolgen. Die meisten Hersteller von Taper-Land-Drucklagern bieten detaillierte Anweisungen zum Einbau und zur Ausrichtung ihrer Lager. Diese Richtlinien enthalten häufig Informationen zu den zulässigen Ausrichtungstoleranzen sowie zu den Werkzeugen und Techniken zur Erzielung einer ordnungsgemäßen Ausrichtung.
Eine gängige Methode zur Überprüfung der Ausrichtung ist die Verwendung von Messuhren. Mit Messuhren können Sie die Verschiebung der Welle und des Lagergehäuses messen und so etwaige Fehlausrichtungen erkennen. Auch Laserausrichtungssysteme erfreuen sich immer größerer Beliebtheit, da sie eine genauere und effizientere Möglichkeit zur Ausrichtungsmessung bieten.
Neben der ordnungsgemäßen Installation und Ausrichtung ist auch eine regelmäßige Wartung unerlässlich, um die langfristige Leistung von Kegelsteg-Drucklagern sicherzustellen. Dazu gehört die regelmäßige Überprüfung der Ausrichtung, die Überwachung der Temperatur und Vibration des Lagers sowie der Wechsel des Schmiermittels in den empfohlenen Abständen.
Vergleichen wir nun konische Axiallager mit anderen Arten von Axiallagern.Fluidfilm-Axiallagersind eine breitere Kategorie, zu der auch Kegelsteg-Drucklager gehören. Während alle Fluidfilm-Axiallager für den Betrieb auf einen hydrodynamischen Schmierfilm angewiesen sind, haben Kegelsteg-Axiallager einen deutlichen Vorteil hinsichtlich ihrer Fähigkeit, hohe Lasten und Geschwindigkeiten zu bewältigen. Ihr Kegel-Steg-Design trägt dazu bei, einen stabileren Schmierfilm zu erzeugen, der den während des Betriebs auftretenden Kräften besser standhalten kann.

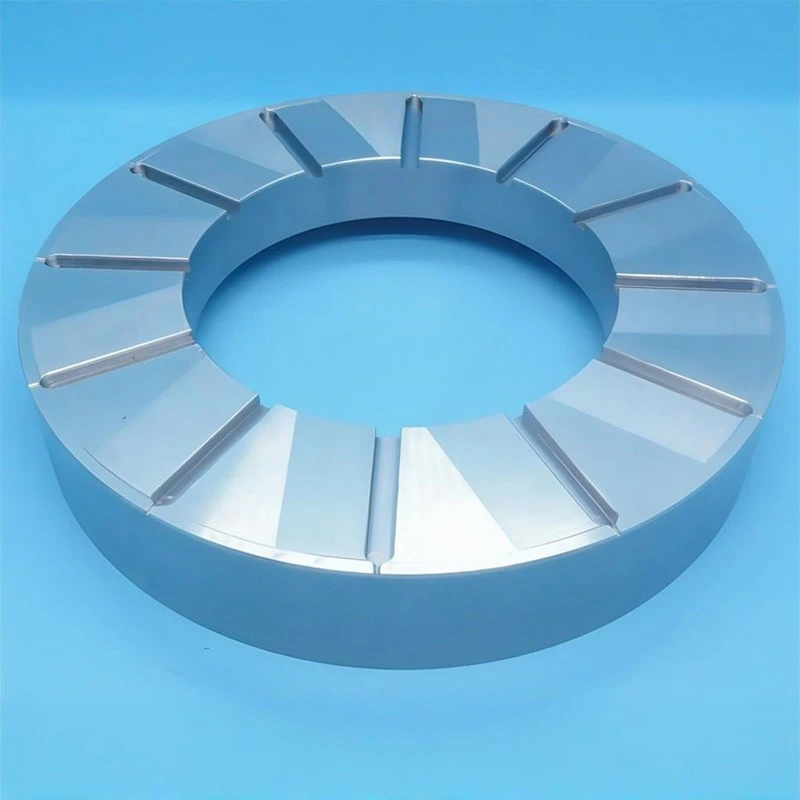

Auf der anderen Seite,Drucklager aus Zinnbronzesind bekannt für ihre gute Verschleißfestigkeit und selbstschmierenden Eigenschaften. Allerdings sind sie möglicherweise nicht so gut für Hochgeschwindigkeits- oder Hochlastanwendungen geeignet wie Kegelsteg-Drucklager.
Als Lieferant von Kegelsteg-Drucklagern weiß ich, wie wichtig es ist, qualitativ hochwertige Produkte bereitzustellen und sicherzustellen, dass unsere Kunden über die Informationen verfügen, die sie für eine effektive Nutzung benötigen. Wenn Sie auf der Suche nach Taper-Steg-Drucklagern sind oder Fragen zur Ausrichtungstoleranz oder anderen Aspekten dieser Lager haben, würde ich mich freuen, von Ihnen zu hören. Egal, ob Sie an einem kleinen Projekt oder einer großen industriellen Anwendung arbeiten, wir können Ihnen die richtigen Lagerlösungen bieten.
Zögern Sie nicht, sich an uns zu wenden, wenn Sie Ihre spezifischen Anforderungen besprechen möchten oder Bedenken zu Kegelland-Drucklagern haben. Wir sind hier, um Ihnen dabei zu helfen, die beste Wahl für Ihre Ausrüstung zu treffen und deren reibungslosen und effizienten Betrieb sicherzustellen.
